使用 Grafana 可视化 Kmesh 性能监控

准备工作

1. 使默认命名空间由 Kmesh 管理

2. 设置相关参数：

   • 修改 bpf/kmesh/probes/performance_probe.h 文件，将 #define PERF_MONITOR 0 更改为 #define PERF_MONITOR 1。
   • 在 deploy/yaml/kmesh.yaml 中，将 --enable-perfmonitor=false 更改为 --enable-perfmonitor=true。

3. 部署 bookinfo 作为示例应用程序，并部署 sleep 作为 curl 客户端

4. 为默认命名空间安装命名空间粒度的 waypoint

   以上步骤可参考 安装 Waypoint | Kmesh

5. 部署 Prometheus 和 Grafana：

kubectl apply -f https://raw.githubusercontent.com/kmesh-net/kmesh/main/samples/addons/prometheus.yaml
kubectl apply -f https://raw.githubusercontent.com/kmesh-net/kmesh/main/samples/addons/grafana.yaml

在网格中的应用程序之间生成一些持续的流量

kubectl exec deploy/sleep -- sh -c "while true; do curl -s http://productpage:9080/productpage | grep reviews-v.-; sleep 1; done"

使用 Grafana 可视化 Kmesh 性能监控

1. 使用 port-forward 命令将流量转发到 Grafana：

kubectl port-forward --address 0.0.0.0 svc/grafana 3000:3000 -n kmesh-system
# Forwarding from 0.0.0.0:3000 -> 3000

2. 从浏览器查看仪表板

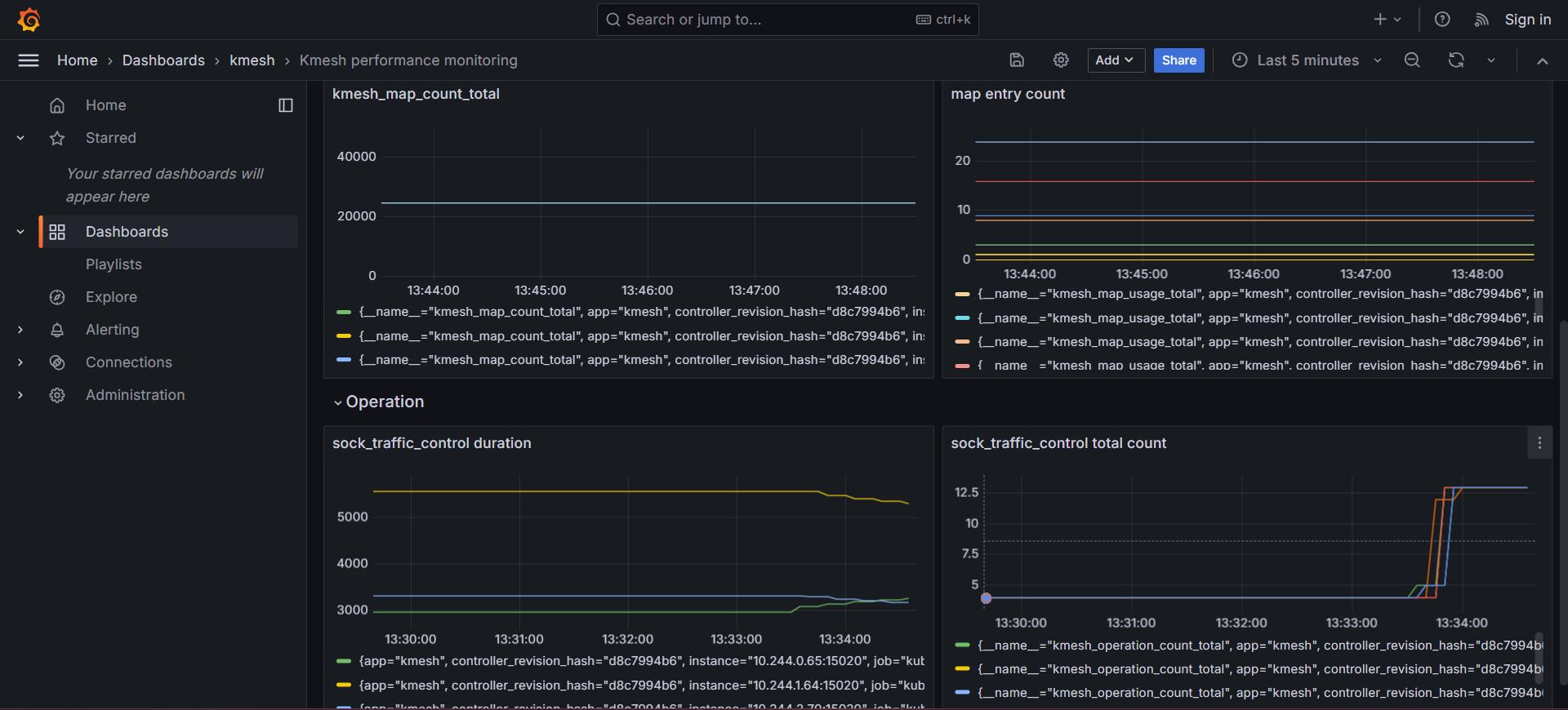

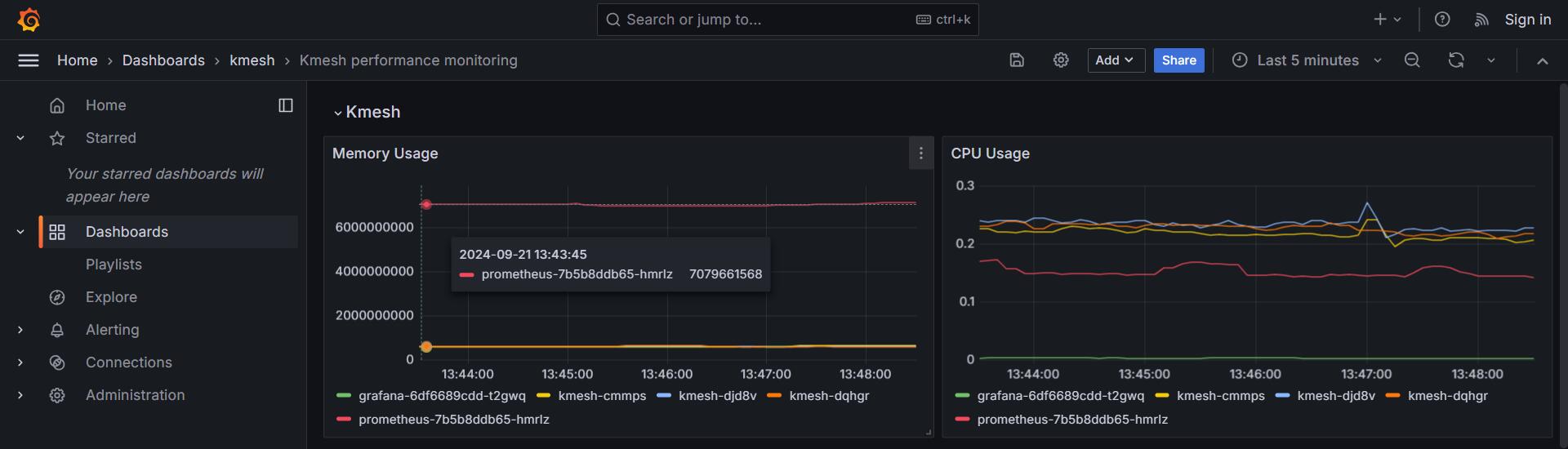

   访问 Dashboards > Kmesh > Kmesh performance monitoring：




清理

1. 移除 Prometheus 和 Grafana：

kubectl delete -f https://raw.githubusercontent.com/kmesh-net/kmesh/main/samples/addons/prometheus.yaml
kubectl delete -f https://raw.githubusercontent.com/kmesh-net/kmesh/main/samples/addons/grafana.yaml
