从 Prometheus 查询 L4 指标

准备工作

1. 安装 Kmesh

请参阅快速入门指南。

注意： 以下内容应添加到 Kmesh 注解中：

annotations:
  prometheus.io/path: "status/metric"
  prometheus.io/port: "15020"
  prometheus.io/scrape: "true"

2. 配置 Kmesh 管理 default 命名空间

kubectl label namespace default istio.io/dataplane-mode=Kmesh

预期输出：

namespace/default labeled

3. 安装 Prometheus 插件

Istio 提供了一个基本的示例安装，以快速启动 Prometheus：

kubectl apply -f https://raw.githubusercontent.com/kmesh-net/kmesh/main/samples/addons/prometheus.yaml

4. 部署 tcp-echo 和 sleep 应用程序

# 部署 tcp-echo 应用程序
kubectl apply -f https://raw.githubusercontent.com/kmesh-net/kmesh/main/samples/tcp-echo/tcp-echo.yaml

# 部署 sleep 应用程序
kubectl apply -f https://raw.githubusercontent.com/kmesh-net/kmesh/main/samples/sleep/sleep.yaml

# 验证部署
kubectl get po -A

预期输出：

NAMESPACE            NAME                                          READY   STATUS    RESTARTS   AGE
default              sleep-bc9998558-pbfvk                         1/1     Running   0          7m
default              tcp-echo-7f676db574-mzmql                     1/1     Running   0          7m

重要： 确认 sleep 和 tcp-echo 确实由 Kmesh 管理。

从 Prometheus 查询指标

可用指标

Kmesh L4 阶段监控的指标：

工作负载指标

名称	描述
kmesh_tcp_workload_connections_opened_total	打开到工作负载的 TCP 连接总数
kmesh_tcp_workload_connections_closed_total	关闭到工作负载的 TCP 连接总数
kmesh_tcp_workload_received_bytes_total	通过 TCP 连接响应工作负载接收的总字节数
kmesh_tcp_workload_sent_bytes_total	通过 TCP 连接响应工作负载发送的总字节数
kmesh_tcp_workload_connections_failed_total	失败的到工作负载的 TCP 连接总数

服务指标

名称	描述
kmesh_tcp_connections_opened_total	打开到服务的 TCP 连接总数
kmesh_tcp_connections_closed_total	关闭到服务的 TCP 连接总数
kmesh_tcp_received_bytes_total	通过 TCP 连接响应服务接收的总字节数
kmesh_tcp_sent_bytes_total	通过 TCP 连接响应服务发送的总字节数
kmesh_tcp_connections_failed_total	失败的到服务的 TCP 连接总数

查询步骤

以下是如何通过 Prometheus 查看这些指标：

1. 验证 Prometheus 服务在集群中运行

在 Kubernetes 环境中，执行以下命令：

kubectl -n kmesh-system get svc prometheus

预期输出：

NAME         TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE
prometheus   ClusterIP   10.96.18.252   <none>        9090/TCP   24h

2. 在网格中的应用程序之间建立 TCP 连接

使用 nc 命令在 sleep 和 tcp-echo 之间创建 TCP 链接：

kubectl exec "$(kubectl get pod -l app=sleep -o jsonpath={.items..metadata.name})" \
  -c sleep -- sh -c 'echo "port 9000" | nc tcp-echo 9000' | grep "hello" && \
  echo 'connection succeeded' || echo 'connection rejected'

预期输出：

hello port 9000
connection succeeded

3. 打开 Prometheus UI

使用 port-forward 命令将流量转发到 Prometheus：

kubectl port-forward --address 0.0.0.0 svc/prometheus 9090:9090 -n kmesh-system

预期输出：

Forwarding from 0.0.0.0:9090 -> 9090
Handling connection for 9090
Handling connection for 9090

4. 执行 Prometheus 查询

在网页顶部的 "Expression" 输入框中，输入文本：

kmesh_tcp_connections_opened_total

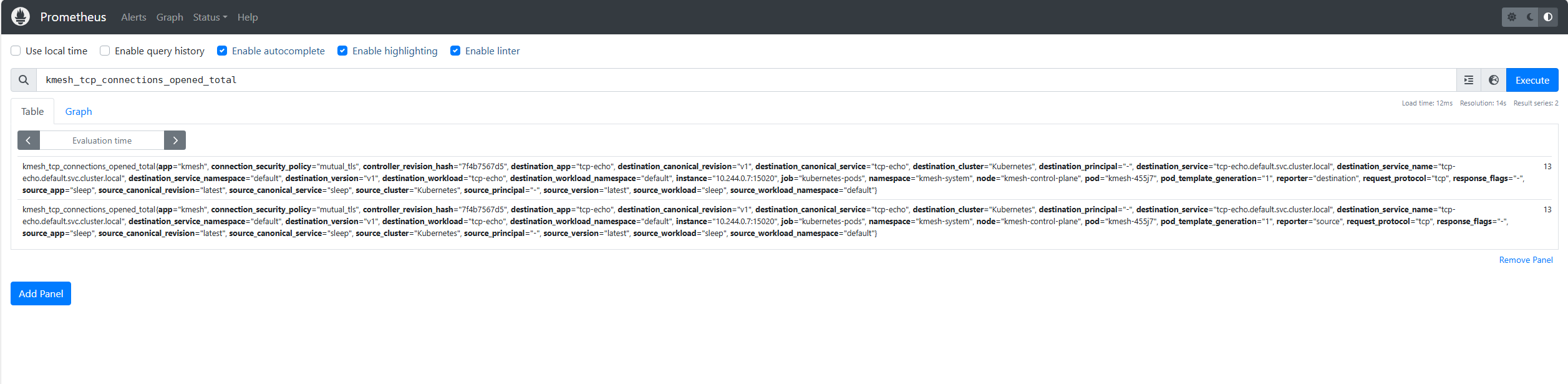

结果将类似于：

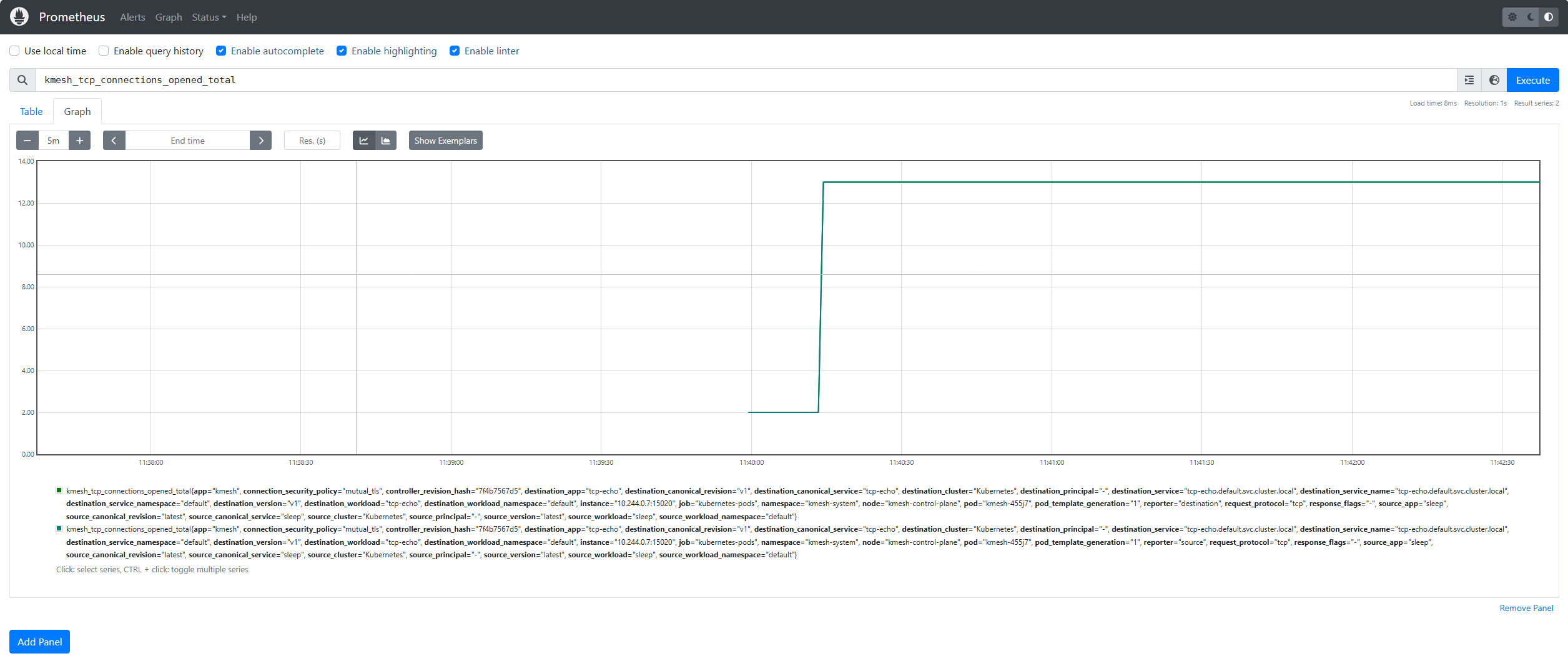

您还可以通过选择 "Execute" 按钮下方的 "Graph" 选项卡以图形方式查看查询结果。

清理

1. 禁用 port-forward。

2. 清理 Prometheus：

kubectl delete -f https://raw.githubusercontent.com/kmesh-net/kmesh/main/samples/addons/prometheus.yaml

如果您不打算探索任何后续任务，请参阅快速入门清理说明以关闭应用程序。
